电线颜色顺序口诀
2025-05-16
电线颜色顺序口诀：
在电路安装与维修中，电线颜色代表不同功能，牢记颜色顺序可避免接线错误。以下是实用的电线颜色口诀及解析：
口诀一：火零地，色分明
- 火线（L）：红色、棕色（常见），代表带电线路，是电路中的 “动力线”。
- 零线（N）：蓝色、黑色，作用是回流通路，与火线形成完整电路。
- 地线（PE）：黄绿双色线，唯一固定颜色，用于连接电器金属外壳，保障用电安全。记忆技巧：“红棕火，蓝黑零，黄绿双色是地线”。

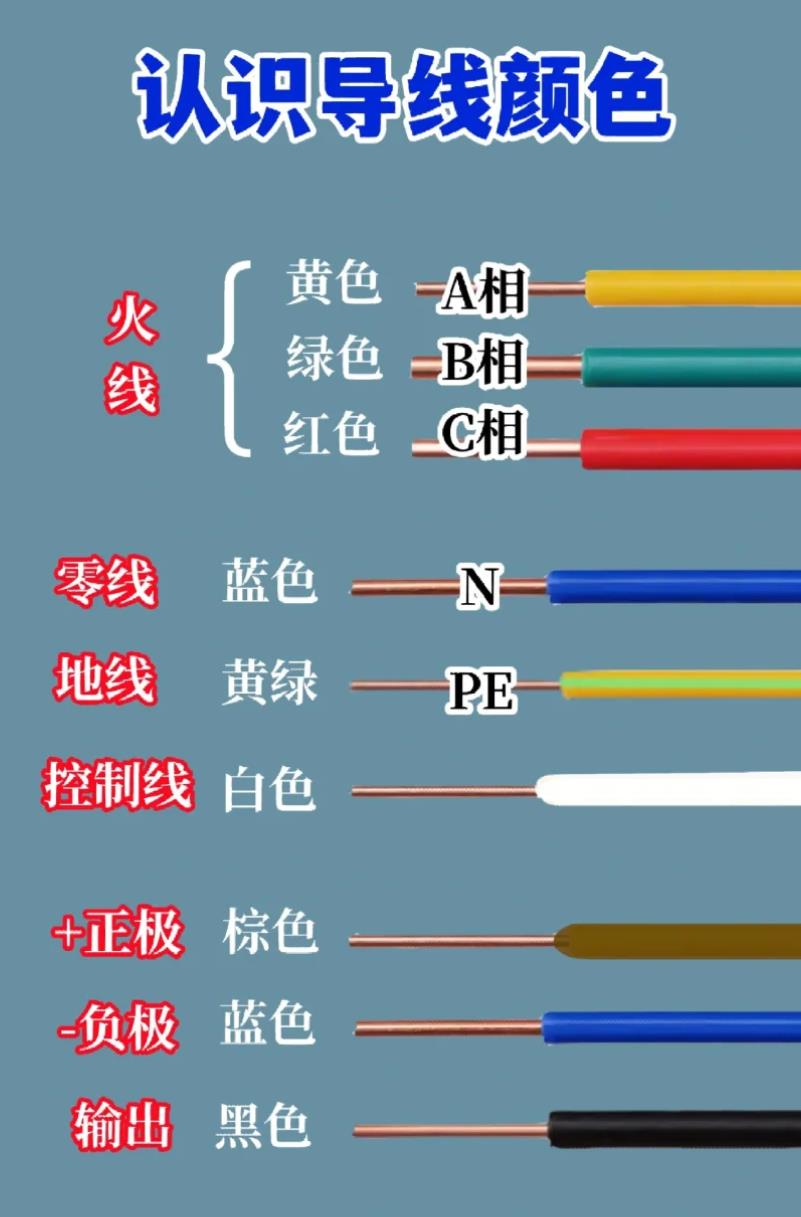

口诀二：三相电路有规律
在三相交流电中，电线颜色对应相位：
- A 相：黄色
- B 相：绿色
- C 相：红色零线统一为淡蓝色，地线仍为黄绿双色。记忆技巧：“黄 A 绿 B 红 C 相，淡蓝零线别搞忘”。
口诀三：家用电路简化记
家装常见线路：
- 照明灯：火线（红）、零线（蓝），单控开关接火线。
- 插座：左零（蓝）右火（红）上地（黄绿），遵循 “左零右火中间地” 原则。注意：部分老房可能存在颜色混乱，需用测电笔验明后再操作。
口诀意义：颜色规范是电工行业的通用语言，熟记口诀既能提高效率，又能降低短路、漏电等安全隐患。初学者可结合实物对照记忆，实践中逐步熟练，让每一次接线都安全可靠。
