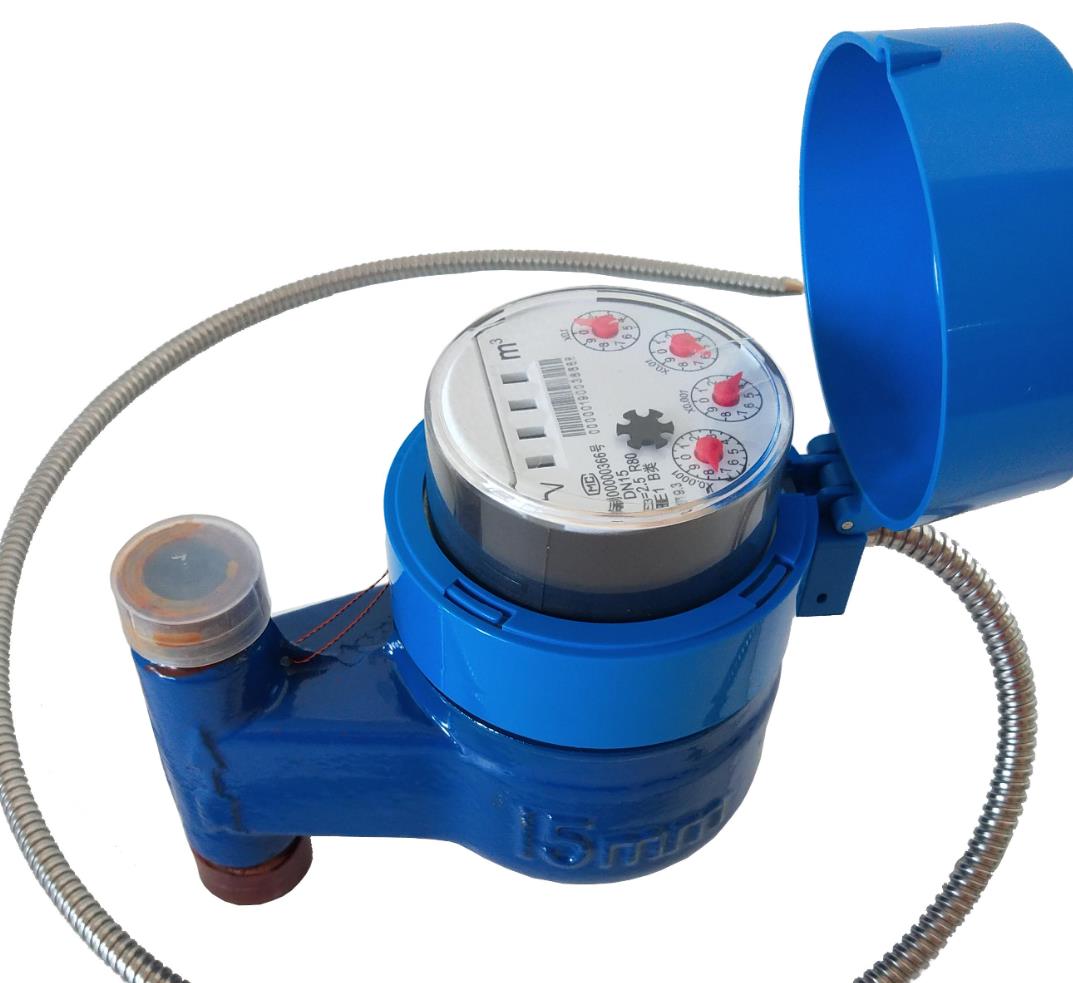

立式水表安装图

立式水表安装需遵循规范以确保计量准确与使用安全。安装前需确认管道清洁，无杂物堵塞，且管道口径与水表公称口径一致。

安装步骤：

1.确定方向：立式水表外壳标有水流方向箭头，需与管道水流方向一致，通常为垂直向上安装，确保水流从下往上流经水表。

2.固定位置：将水表垂直嵌入管道，使用配套法兰或螺纹接口紧密连接，避免漏水。安装时需保持水表主体垂直，不得倾斜。

3.预留空间：水表上下游需预留足够直管段，上游长度不小于 5 倍公称口径，下游不小于 2 倍，以减少水流扰动对计量的影响。

4.加装配件：建议在水表上下游安装阀门，便于维护和检修;寒冷地区需做好保温措施，防止冻裂。安装完成后，需通水测试，观察水表转动是否正常、接口处有无渗漏，确保立式水表稳定运行。
